三菱触摸屏的RS-232/USB转换适配器概述

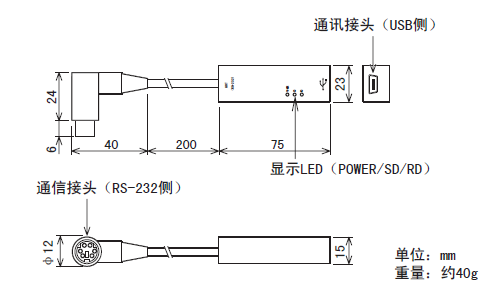

2、GT10-RS2TUSB-5S形状以及各部位名称

   1)、通讯接头(RS-232侧)：MINI-DIN 6针(公头)，连接在GOT 的计算机通讯用接口上
   2)、通讯接头(USB侧)：USB MINI 连接GT09-C30USB-5P型USB电缆
   3)、显示LED(POWER)：绿色 电源正常供给时灯亮(经由USB 电缆连接计算机时灯亮)
   4)、显示LED (SD)：红色 数据发送时灯亮(GOT →计算机)
   5)、显示LED (RD)：红色 数据接收时灯亮(计算机→ GOT)

3、GT10-RS2TUSB-5S安装方法
   1)、关闭GOT 的电源。
   2)、在RS-232/USB 转换适配器上，连接GT09-C30USB-5P 型USB 电缆的USB MINI 一侧的接头。
   3)、在GOT 上连接RS-232/USB 转换适配器的RS-232 接头。
   4)、在计算机上连接GT09-C30USB-5P 型USB 电缆的USB 接头。
   5)、将GOT 电源置ON。
   6)、将计算机电源置ON。
   7)、确认RS-232/USB 转换适配器的POWER LED(POWER)是否亮灯(计算机正常供电时，RS-232/USB转换适配器的POWER LED灯亮)
